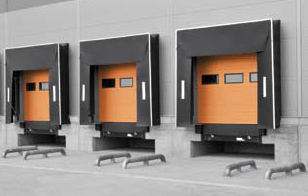

BRAMY SEGMENTOWE

Bramy segmentowe stanowią najczęściej wybierany rodzaj przegrody zapewniającej szczelne zamykanie otworów zewnętrznych i wewnętrznych o różnych wymiarach. Składają się się z prowadnic montowanych na skraju wewnętrznych płaszczyzn bocznych po obu stronach otworu, wypełniających je segmentów stanowiących płyty warstwowe wykonane z dwóch warst blachy spojonych pianką poliuretanową o wysokiej izolacyjności termicznej i akustycznej, wału, sprężyn oraz systemu otwierania (ręczny lub napęd elektryczny)















Zalety bram segmentowych:
  • możliwość doboru do konkretnego otworu w szerokim spektrum wymiarowym
  • duża niezawodność i wytrzymałość na dziesiątki tysięcy cykli pracy
  • duża izolacyjność cieplna
  • duża izolacyjność akustyczna
  • niepodatność na warunki atmosferyczne
  • możliwość stanowienia przez bramę przegrody doświetlającej wnętrze
  • możiwość wypełniania funkcji przegrody oddymiającej

W celu właściwego doboru bramy do danego otworu nalezy podać następującej parametry:
  • szerokość światła otworu B [mm]
  • wysokość światła otworu H [mm]
  • zakres miejsca po bokach otworu z prawej i lewej strony [mm]
  • wysokość nadproża HL (wolne miejsce do stropu lub do przeszkody
    powyżej światła otworu) [mm]
Pozostałe cechy bramy istotne w procesie jej wyceny :

Sterowanie
  • ręczne - stosowane dla małych bram do gabarytów 3000mm x 3000mm - polega na ręcznym podnoszeniu bramy za pomocą uchwytu (wspieranym przez sprężyny znajdujące się na wale), opuszczanie realizowane jest za pomocą linki
  • przekładnia łańcuchowa - ręczne rozwiązanie dla większych bram
  • napęd elektryczny - w pełni automatyczne podnoszenie i opuszczanie bramy z prędkością ok. 0,2 m/s (istnieje możliwość zastosowania specjalnych napędów wieloczęstotliwościowych o prędkości do 0,5 m/s) po podaniu impulsu ze skrzynki sterującej. Obowiązkowym wyposażeniem bram z napędem elektrycznym jest bezpiecznk krawędziowy zapobiegający przytrzaśnięciu ewentualnej przeszkody, która może znaleźć się w świetle zamykanej bramy

Kolor
  • wariant 1 (standardowe zewnątrz RAL 9010, 9002, 9006, 9007, 7016, 5010
    / wewn. 9010) - panel Kingspan tańszy
    Panel Kingspan












    lub

    wariant 2 (standardowe zewnątrz RAL 9010, 9002, 1021, 3000, 5010, 6009, 8014,
    7016, 9006, 9007 / wewnątrz 9002) - panel ThyssenKrupp - droższy ok. 4%,
    zaopatrzony dodatkowo w funkcję ochrony przed przytrzaśnięciem palcy.
    ThyssenKrupp


    Przeszklenia i drzwi przejściowe


  • okienka owalne typu sandwich - bardzo popularne, stosowane często w bramach
    dokowych jako wizjery bezpieczeństwa - stosuje się wówczas 1 okienko
    na całą bramę lub rząd okienek w panelu na wysokości oczu
    Przeszklenie typu sandwich








  • okna prostokątne w ramach aluminiowych (tzw. full vision) - bardzo estetyczne, stwarzające możliwość doświetlenia pomieszczeń przez bramę, stosowane w jednym lub wielu segmentach
    Okna typu full vision









  • drzwi przejściowe (serwisowe) - umożliwiają przechodzenie przez przegrodę bez konieczności podnoszenia / opuszczania całej bramy. Nie mogą być traktowane jako drzwi ewakuacyjne ze względu na próg konstrukcyjny.

    Drzwi przechodnie










PODSUMOWANIE I KILKA RAD PRAKTYCZNYCH

Przy doborze odpowiedniej bramy należy określić następujące jej parametry:
  • szerokość otworu w świetle [mm] - max. 8000 mm
  • wysokość otworu w świetle [mm] - max . 6500 mm
    (uwaga praktyczna: ceny bram zmieniają się co 25 cm na szerokości i wysokości -
    zatem brama o wysokości np. 3760 mm będzie kosztować tyle samo co brama o wysokości 4000 mm - jeśli możesz bierz najszerszą / najwyższą z danego przedziału)
  • przewyższenie [mm] - odległość od krawędzi nadproża do stropu lub innej przeszkody determinującej konieczność zakręcenia prowadnic z pionowych na poziome. Parametr ten jest niezwykle ważny i ma duży wpływ na ostateczną cenę bramy oraz jej prawidłową pracę.
    (uwagi praktyczne: najtańsze jest prowadzenie normalne czyli takie, gdy brama zakręca na wysokości od 40 cm - 90 cm, lecz nie można go mimo pokusy ekonomicznej stosować w obiektach wysokich gdyż zawiesia, na których mocowane są prowadnice poziome byłyby zbyt długie. W takich przypadkach należy dokładnie wymierzyć przewyższenie i zastosować prowadzenie wysokie czyli takie, w którym prowadnice biegną możliwie długo wzdłuż nadproża i odpijają w poziom bezpośrednio pod przeszkodą lub dachem. Przy bardzo wysokich halach, w których wysokość nadproża jest równowartością wysokości bramy + 400 mm zaleca sie stosowanie prowadzenia pionowego czyli tzw. "gilotyna". Pozwala ono na optymalne wykorzystanie przestrzeni nadbramowej, w której nie biegną żadne prowadnice)
  • sterowanie bramy - ręczne / łańcuch / napęd elektryczny
    W przypadku zastosowania napędu elektrycznego można zastosować proste sterowanei za pomoca przycisków naściennych lub rozbudowane np. wyłączniki cięgnowe, fotoradary, sterowanie radiowe na piloty etc.
  • przeszklenia / drzwi przechodnie - jakie? ile? na jakiej wysokości?
    (uwaga praktyczna - najtańsze są sandwiche, choć ich cen przy pokryciu segmentu na całej szerokości zbliża się do kosztu efektownego panela full-vision)
  • kolor - zaleca się wybór spośród kolorów standardowych, przy czym za dopłatą możliwy jest każdy inny kolor z palety RAL

    POBIERZ KATALOG BRAM SEGMENTOWYCH
